応用情報技術者試験 令和5年度 秋期 午前 問53

【正解】ア

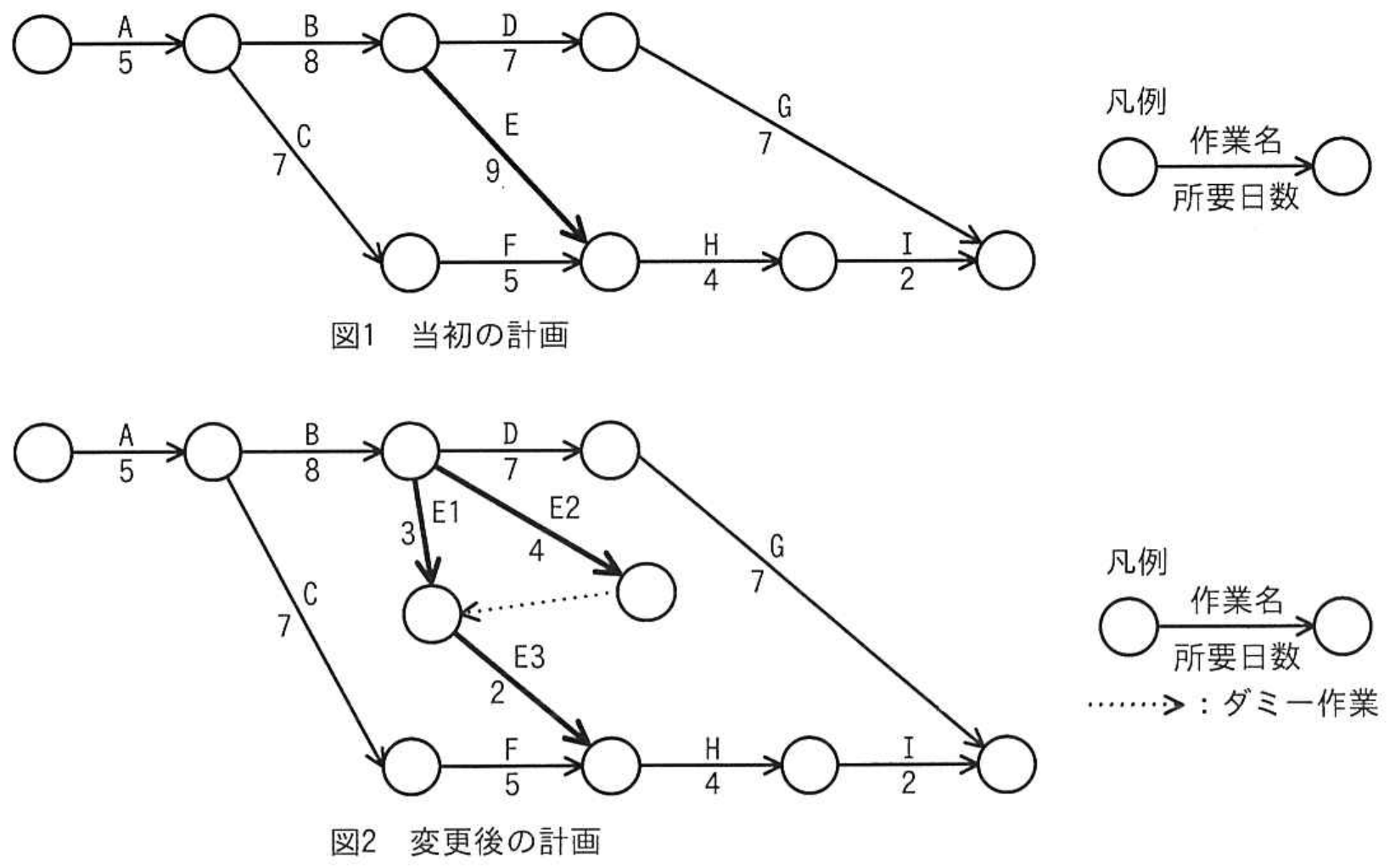

図1では、各結合点に到達する時刻を計算します。Aの終了は5日目、Bの終了は5＋8＝13日目、Cの終了は5＋7＝12日目です。上側はD、Gを通るので13＋7＋7＝27日です。下側では、Eの終了が13＋9＝22日目、Fの終了が12＋5＝17日目です。HはEとFの両方の完了後に開始するため22日目からとなり、HとIを加えて22＋4＋2＝28日です。したがって、当初の全体期間は28日です。

図2では、E1は13＋3＝16日目、E2は13＋4＝17日目に終了します。ダミー作業によって、E3はE1とE2の両方が終了するまで開始できないので、17日目に開始し、17＋2＝19日目に終了します。Fは17日目に終了するため、Hは19日目から開始し、下側の完了は19＋4＋2＝25日です。一方、D、Gを通る上側は27日のままです。よって変更後の全体期間は27日であり、短縮日数は28－27＝1日です。

イの2日、ウの3日、エの4日はいずれも誤りです。E系統は25日まで短くなりますが、D、Gを通る27日の経路が新たなクリティカルパスとなるので、全体を26日以下にはできません。

【ポイント】 結合点の開始時刻は、直前の作業の終了時刻のうち最大のものです。 ダミー作業の所要日数は0日ですが、作業間の先行関係を表します。
