応用情報技術者試験 令和5年度 春期 午前 問29

【正解】エ

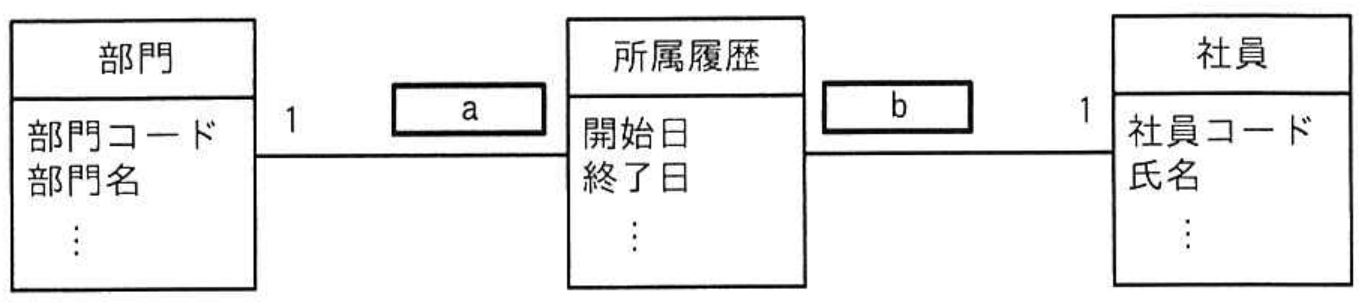

UMLの多重度は、関連の反対側にある一つのインスタンスに対して、その端のインスタンスが幾つ対応するかを示します。図では、部門側と社員側に既に1と記されているので、一つの所属履歴は必ず一つの部門及び一人の社員に対応します。

一方、aは一つの部門に対応する所属履歴の数です。部門には1人以上の社員が所属し、その所属を履歴として記録するので、部門には少なくとも一つの所属履歴が存在します。また、複数の社員や過去の所属を記録できるため、上限はありません。したがって、aは1..＊です。bは一人の社員に対応する所属履歴の数です。社員はいずれか一つの部門に所属し、その所属を記録するので、少なくとも一つの履歴をもちます。異動によって複数の履歴をもつこともあるため、bも1..＊です。

アは誤りです。aとbをともに0..＊とすると、履歴を一件ももたない部門と社員を許すことになり、条件に反します。

イは誤りです。bの1..＊は適切ですが、aの0..＊では、所属履歴が全くない部門を許してしまいます。

ウは誤りです。aの1..＊は適切ですが、bの0..＊では、所属履歴が全くない社員を許してしまいます。

【ポイント】 0..＊は零個以上、1..＊は一個以上、1は必ず一個という意味です。 多重度は、記号が置かれた側ではなく、反対側の一つに対する個数として読み取ります。
