応用情報技術者試験 令和6年度 秋期 午前 問29

【正解】イ

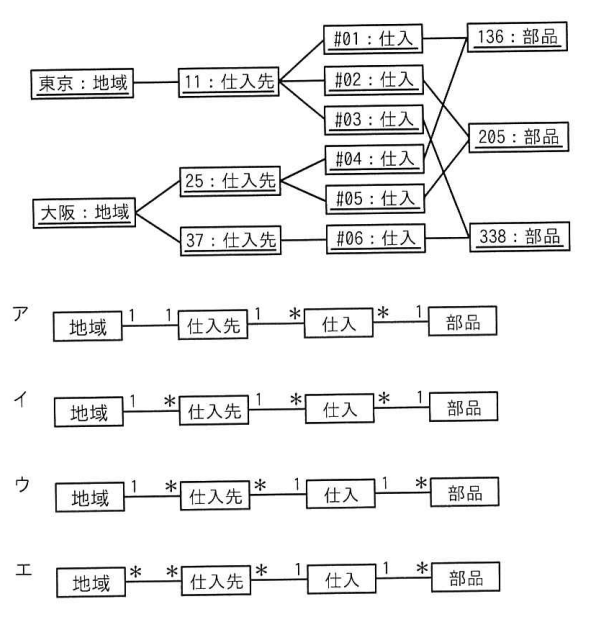

オブジェクト図では、大阪という一つの地域に仕入先25と37が接続されているので、地域と仕入先は1対多です。また、仕入先11には仕入01～03が接続されるなど、一つの仕入先に複数の仕入が対応し、各仕入は一つの仕入先にだけ対応しています。さらに、部品136などには複数の仕入が接続される一方、各仕入が示す部品は一つです。したがって、「地域1対仕入先多、仕入先1対仕入多、仕入多対部品1」と表すイが正解です。

アは、地域と仕入先を1対1としているので誤りです。大阪に二つの仕入先が存在することを表現できません。

ウは、地域と仕入先の関係は正しいものの、仕入先と仕入及び仕入と部品の多重度が逆なので誤りです。一つの仕入先に仕入が一つだけ、一つの仕入に複数の仕入先が対応するモデルになっています。また、一つの仕入が複数の部品を扱う関係になります。

エは、地域と仕入先を多対多としている上、後半二つの関係も逆なので誤りです。図では各仕入先の所属地域は一つであり、多対多ではありません。

【ポイント】 UMLの多重度は、関連線の端にある「1」や「＊」を、反対側の一つのインスタンスから見た個数として読みます。 概念モデルを選ぶときは、一つのインスタンスから線をたどり、接続先が何個あるかを関係ごとに確認します。
