エンベデッドシステムスペシャリスト試験 令和2年度 秋期 午前II 問2

【正解】ア

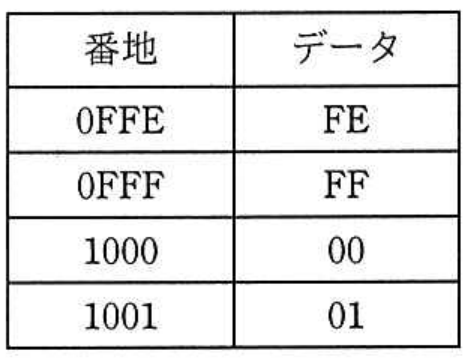

図表を確認すると、1000番地には00、次の1001番地には01が格納されています。ビッグエンディアンでは、複数バイトのデータの上位バイトを小さい番地に、下位バイトを大きい番地に格納します。したがって、1000番地の00が16ビット値の上位8ビット、1001番地の01が下位8ビットになります。計算すると、00×100＋01＝0001です。ここで100は16進数であり、10進数の256に相当します。よって、レジスタの値は0001となり、アが正解です。

イの00FFは誤りです。1000番地から読み出す2バイトは00と01であり、直前の0FFF番地にあるFFは対象に含まれません。

ウの0100は誤りです。これは1000番地の00を下位バイト、1001番地の01を上位バイトとして結合した値であり、リトルエンディアンとして解釈した場合の値です。

エのFF00は誤りです。これは0FFF番地から2バイトをビッグエンディアンで読み出し、FFと00を結合した場合の値です。今回の読出し開始番地は1000です。

【ポイント】 ビッグエンディアンは「上位バイトを小さい番地」に格納します。 リトルエンディアンは「下位バイトを小さい番地」に格納します。 まず開始番地から必要なバイトだけを抜き出し、その後に並びを判断すると確実です。
