ITパスポート試験 令和4年度 公開問題 問97

【正解】エ

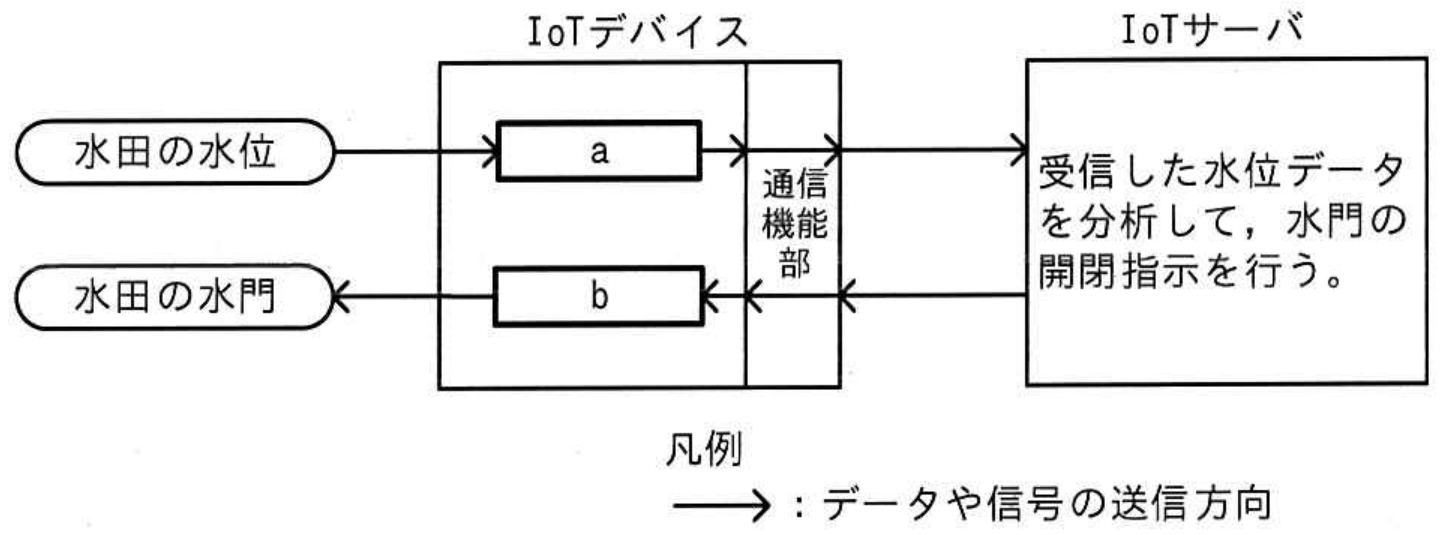

図では、水田の水位からaへ信号が入り、aで得られたデータが通信機能部を通ってIoTサーバへ送られています。水位のような現実世界の状態を検知し、電気信号やデータに変換する装置はセンサです。したがって、aにはセンサが入ります。

一方、IoTサーバは受信した水位データを分析し、水門の開閉指示をIoTデバイスへ送っています。その指示を受けたbから水門へ信号が送られ、実際に水門を動かします。コンピュータからの指示を物理的な動作に変える装置はアクチュエータなので、bにはアクチュエータが入ります。

アは誤りです。アクチュエータは物理的な装置を動かすものであり、水位を計測するaには入りません。また、IoTゲートウェイは機器とネットワークの間で通信を中継する装置であり、水門を直接動かすbとは役割が異なります。イも、aとbの役割が逆なので誤りです。ウのaは正しいですが、bが誤りです。IoTゲートウェイは、通信方式やプロトコルの変換、データの中継などを行う装置です。

【ポイント】 センサは温度、水位、明るさなどを「測る」装置です。アクチュエータはモータや弁などを「動かす」装置です。IoTでは、センサで収集し、サーバで判断し、アクチュエータで現実の機器を制御する流れを押さえます。
