ITパスポート試験 令和5年度 公開問題 問41

【正解】ウ

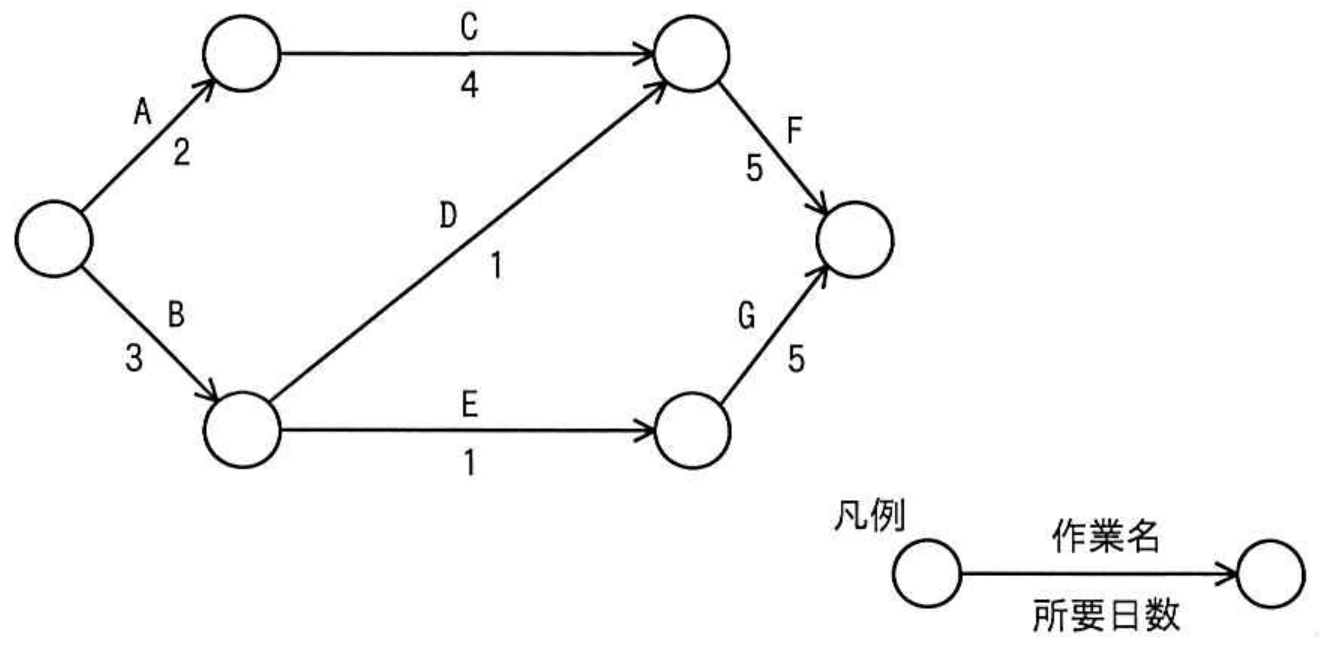

アローダイアグラムでは、開始から終了までの各経路の日数を合計し、その中で最も長い経路の日数を作業全体の所要日数とします。当初の各経路は、A→C→Fが2＋4＋5＝11日、B→D→Fが3＋1＋5＝9日、B→E→Gが3＋1＋5＝9日です。したがって、当初の予定は最長の11日です。

変更後は、作業Dが1＋2＝3日、作業Fが5－3＝2日になります。各経路を再計算すると、A→C→Fは2＋4＋2＝8日、B→D→Fは3＋3＋2＝8日、B→E→Gは変更がないので3＋1＋5＝9日です。変更後の全体所要日数は最長の9日であり、11－9＝2日なので、予定より2日前倒しとなります。

アの3日遅延は誤りです。変更後の最長経路は9日であり、当初の11日を超えていません。イの1日前倒しは誤りです。11日と9日の差は2日です。エの3日前倒しは誤りです。作業F単独は3日前倒しですが、全体の最長経路がB→E→Gに変わるため、全体では2日前倒しにとどまります。

【ポイント】 アローダイアグラムでは、開始から終了までの最長経路をクリティカルパスといいます。 作業時間が変わったときは、元のクリティカルパスだけで判断せず、全ての経路を再計算することが重要です。
