システムアーキテクト試験 令和7年度 春期 午前II 問8

【正解】イ

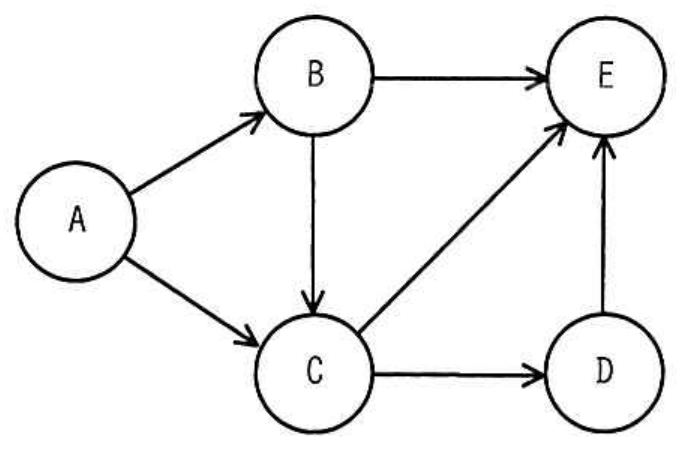

図のノードはA、B、C、D、Eの5個なので、n＝5です。エッジは、AからB、AからC、BからC、BからE、CからD、CからE、DからEの7本なので、e＝7です。したがって、指定された式に代入すると、サイクロマティック複雑度は、e－n＋2＝7－5＋2＝4となります。よって、正解はイです。この値は、プログラムの全ての分岐構造を確認するために基礎となる、線形独立な経路の数を表します。

アの3は誤りです。e－nだけを計算した後に1だけを加えるなど、指定された式の定数項を誤ると得られる値であり、このグラフのサイクロマティック複雑度ではありません。

ウの5は誤りです。これは図のノード数と同じ値ですが、サイクロマティック複雑度はノード数だけでは決まらず、エッジ数も用いて計算します。

エの7は誤りです。これは図のエッジ数と同じ値ですが、エッジ数そのものは処理間の制御の移動を表す接続数であり、複雑度ではありません。

【ポイント】 サイクロマティック複雑度は、連結した制御フローグラフでは「エッジ数－ノード数＋2」で求めます。 値が大きいほど独立経路が多く、必要となるテストケースや保守の負担が増える傾向があります。
