データベーススペシャリスト試験 令和4年度 秋期 午前II 問2

【正解】イ

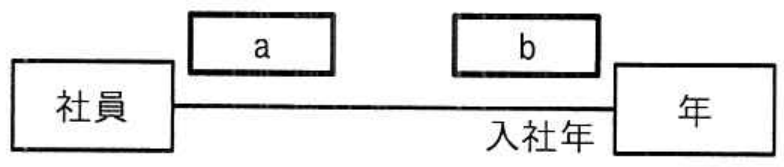

UMLの関連端に記す多重度は、反対側のクラスのインスタンス一つに対して、その関連端のインスタンスが幾つ対応するかを表します。図ではaが社員側、bが年側にあります。したがって、aは一つの年に対応する社員数、bは一人の社員に対応する年の数です。

年によっては誰も入社しないことがある一方、同じ年に複数の社員が入社することもあるので、aは0..＊です。また、全ての社員について入社年を特定でき、一人の社員の入社年は一つなので、bは1です。よって、組合せはイとなります。

アのbを0..1とする点は誤りです。これは、入社年が対応しない社員の存在を許す多重度であり、全社員の入社年を特定できるという条件に反します。

ウは、aの1..＊が入社者のいない年を許さず、bの0..1が入社年のない社員を許すので、両方とも誤りです。

エのb＝1は適切ですが、a＝1..＊は毎年少なくとも一人が入社することを意味するため、誤りです。

【ポイント】 多重度は、その記号が置かれた側ではなく、反対側の一インスタンスを基準に読みます。 0..＊は0個以上、1..＊は1個以上、0..1は0個又は1個、1は必ず1個です。 図の関連名「入社年」から、一人の社員と各年の双方を基準に確認します。
