エンベデッドシステムスペシャリスト試験 令和4年度 秋期 午前II 問14

【正解】イ

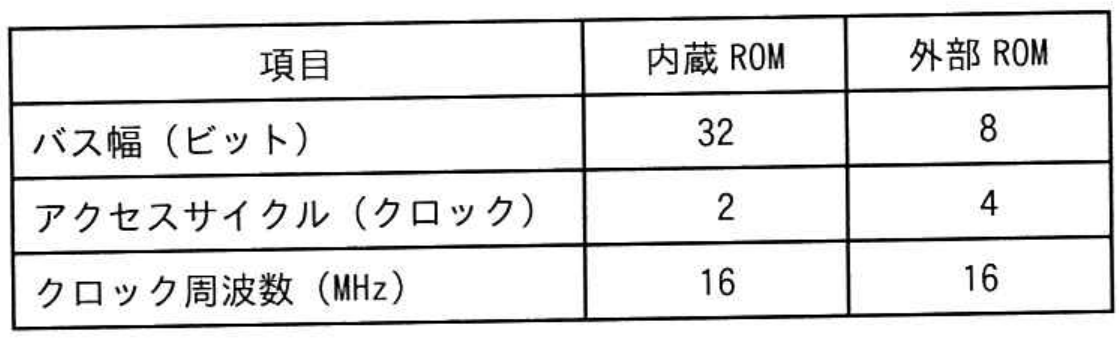

クロック周波数は16MHzなので、1クロックの時間は、1÷16MHz＝0.0625マイクロ秒＝62.5ナノ秒です。外部ROMはバス幅が8ビット、すなわち1回に1バイトを読み出し、1回のアクセスに4クロックを要します。したがって、1回の読出し時間は、62.5×4＝250ナノ秒です。

外部ROMでの処理時間は1マイクロ秒＝1,000ナノ秒なので、アクセス回数は1,000÷250＝4回です。読み出した命令の大きさは、1バイト×4回＝4バイトと分かります。内蔵ROMは32ビット幅なので4バイトを1回で読み出せます。さらに命令は4バイトバウンダリに配置されており、境界をまたがないため、余分なアクセスも不要です。内蔵ROMの1回のアクセスは2クロックなので、62.5×2＝125ナノ秒となり、イが正解です。

アの62.5ナノ秒は誤りです。これは1クロックの時間であり、内蔵ROMのアクセスには2クロック必要です。

ウの250ナノ秒は誤りです。これは外部ROMの1回のアクセス時間です。内蔵ROMでは2クロックで読み出せます。

エの500ナノ秒は誤りです。これは8クロック分です。32ビット幅の内蔵ROMでは、4バイトの命令を複数回に分けて読む必要はありません。

【ポイント】 処理時間は、クロック周期×アクセスサイクル×アクセス回数で求めます。バス幅から1回に転送できるバイト数を求め、データの境界配置によってアクセス回数が増えないかも確認します。
