エンベデッドシステムスペシャリスト試験 令和6年度 秋期 午前II 問9

【正解】イ

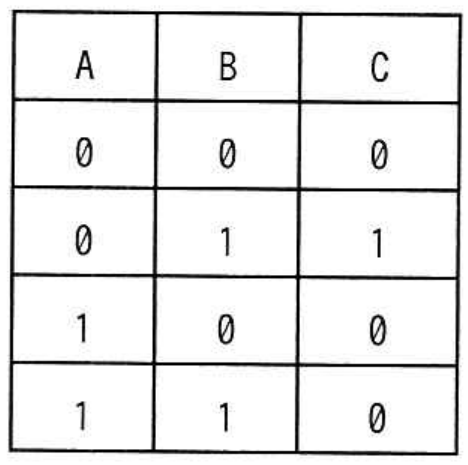

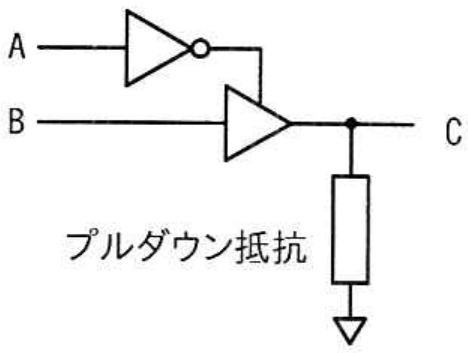

上側の三角形と出力端の丸印はNOT回路であり、Aを反転した値が三状態バッファの制御入力に与えられます。三状態バッファの制御入力には丸印がないので、制御値が1のときに有効です。A＝0なら反転後は1となり、バッファが有効になってBがそのままCへ出力されます。したがって、A、Bが00ならC＝0、01ならC＝1です。A＝1なら反転後は0となり、バッファの出力は高インピーダンス状態になります。このとき、Cはプルダウン抵抗によって0に固定されるので、10でも11でもC＝0です。以上からCの並びは0、1、0、0となり、イの真理値表と一致します。論理式では、C＝NOT A AND Bです。

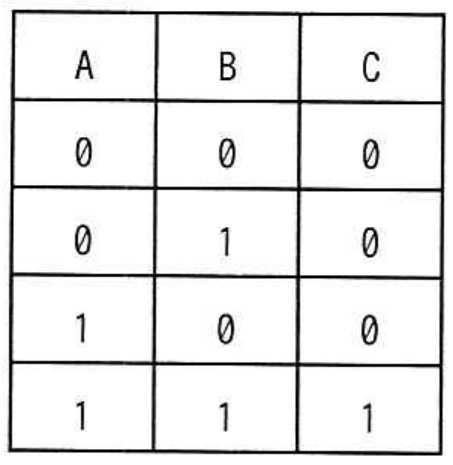

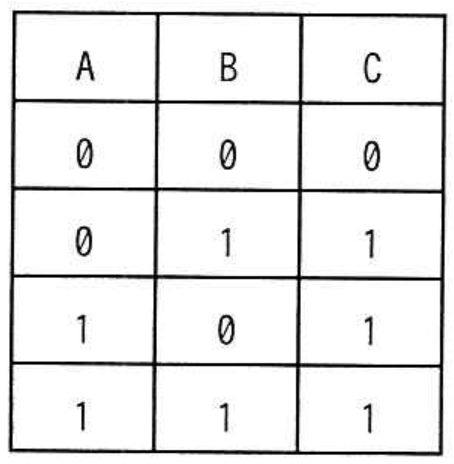

アの真理値表は誤りです。出力の並びが0、0、0、1であり、AとBがともに1のときだけ1となるAND回路を表しています。 ウの真理値表は誤りです。並びが0、1、1、1であり、少なくとも一方が1なら1となるOR回路を表しています。 エの真理値表は誤りです。並びが0、1、1、0であり、二つの入力が異なるときだけ1となる排他的論理和、XOR回路を表しています。

【ポイント】 三状態バッファの出力には、0、1に加えて電気的に切り離された高インピーダンス状態があります。 高インピーダンス状態そのものは0ではなく、この回路ではプルダウン抵抗によって0になります。 制御入力の丸印の有無を確認し、有効になる論理レベルを判断してください。
