ITパスポート試験 令和4年度 公開問題 問15

【正解】エ

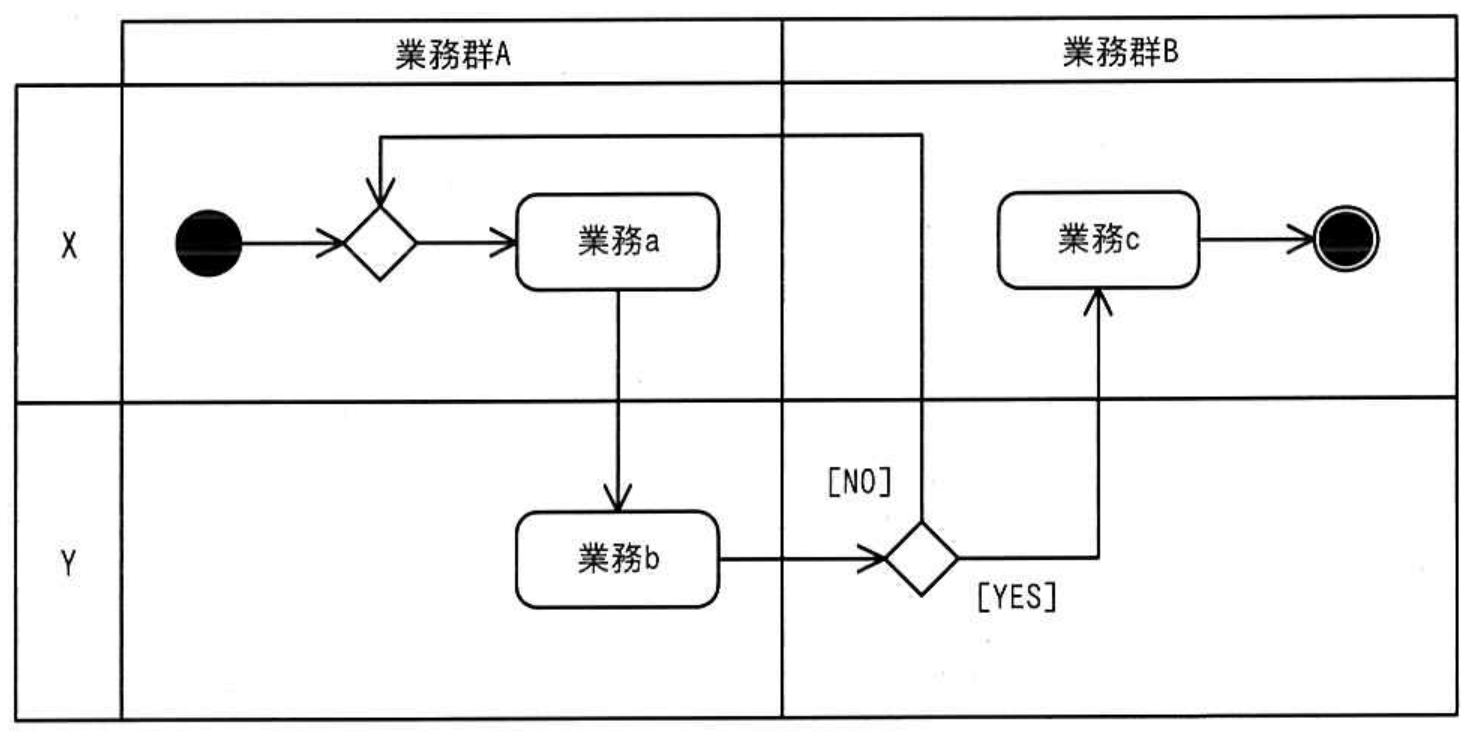

UMLのアクティビティ図は、業務や処理の流れを、開始点、活動、分岐、終了点などの記号で表す図です。図には業務群Aと業務群Bの区分に加え、XとYに分けられた領域があり、業務a、業務b、業務cがそれぞれの領域に配置されています。このような区切りはアクティビティパーティション、又はスイムレーンと呼ばれ、各活動を担当する人、役割、部門などを表せます。したがって、どの役割がどの業務を担当するかを表現できます。

アの業務で必要となるコストは誤りです。アクティビティ図の標準的な記号は、各活動に必要な金額や費用を示すものではありません。コストは見積書や原価計算表などで管理します。 イの業務で必要となる時間は誤りです。矢印は処理の順序や流れを示すものであり、その長さが所要時間を表すわけではありません。時間や日程の表現にはガントチャートなどを用います。 ウの成果物の品質指標は誤りです。品質指標は不良率、欠陥件数、達成基準などを数値で管理するもので、図の領域や矢印からは読み取れません。

【ポイント】 アクティビティ図は、処理の順序、条件分岐、並行処理、担当する役割を表現できます。 スイムレーン内に置かれた活動は、そのレーンが示す役割や部門の担当業務です。
