テクノロジ系7 / 30問
高度情報処理技術者試験・情報処理安全確保支援士試験 令和6年度 春期 午前I 問7

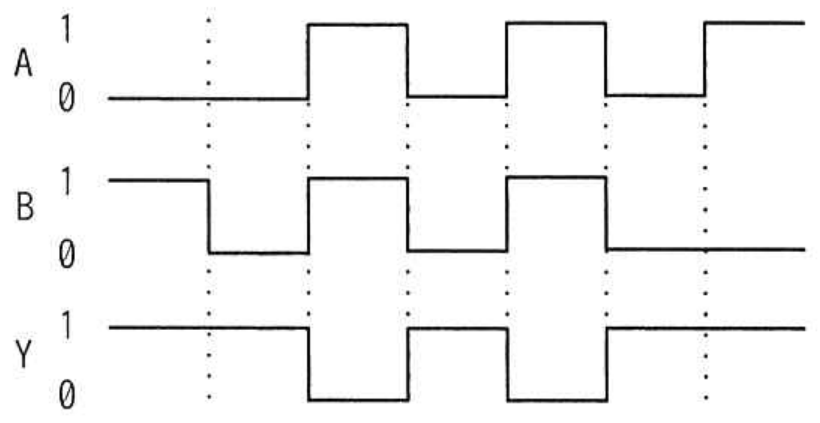

入力がAとB、出力がYの論理回路を動作させたとき、図のタイムチャートが得られた。この論理回路として、適切なものはどれか。
選択肢を押すと答え合わせができます。
正解と解説を見る
【正解】ウ
タイムチャートを見ると、AとBがともに1の区間ではYが0になっています。一方、A＝0、B＝1の初期区間、A＝0、B＝0の区間、及び最後のA＝1、B＝0の区間では、いずれもYが1です。したがって、Yが0になるのはAとBがともに1のときだけであり、論理式はY＝NOT（A AND B）です。これはAND回路の出力を反転するNAND回路であり、AND記号の出力端に反転を表す小さな丸が付いたウに該当します。
アの回路はXOR、すなわち排他的論理和です。AとBが異なるときだけYが1になりますが、図ではA＝0、B＝0でもYが1なので一致しません。

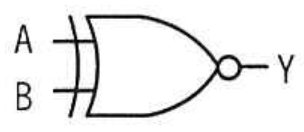

イの回路はXORの出力を反転したXNOR、すなわち一致回路です。二つの入力が等しいときYが1になりますが、図ではA＝1、B＝1のときYが0なので誤りです。

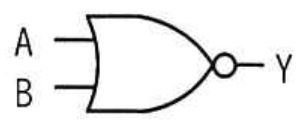

エの回路はORの出力を反転したNORです。両入力が0のときだけYが1になりますが、図ではA＝0、B＝1やA＝1、B＝0でもYが1なので一致しません。
【ポイント】 出力端の小さな丸は論理の反転を表し、ANDに丸が付けばNAND、ORに丸が付けばNORです。 タイムチャートは変化点で区切り、各区間のA、B、Yを真理値表にすると判定しやすくなります。
出典：令和6年度 春期 高度情報処理技術者試験・情報処理安全確保支援士試験 午前I 問7
※ 解説は SkillStack 編集部が作成したものです。Web 表示のため、図表の配置や表記を一部改めています。
