エンベデッドシステムスペシャリスト試験 令和2年度 秋期 午前II 問12

【正解】イ

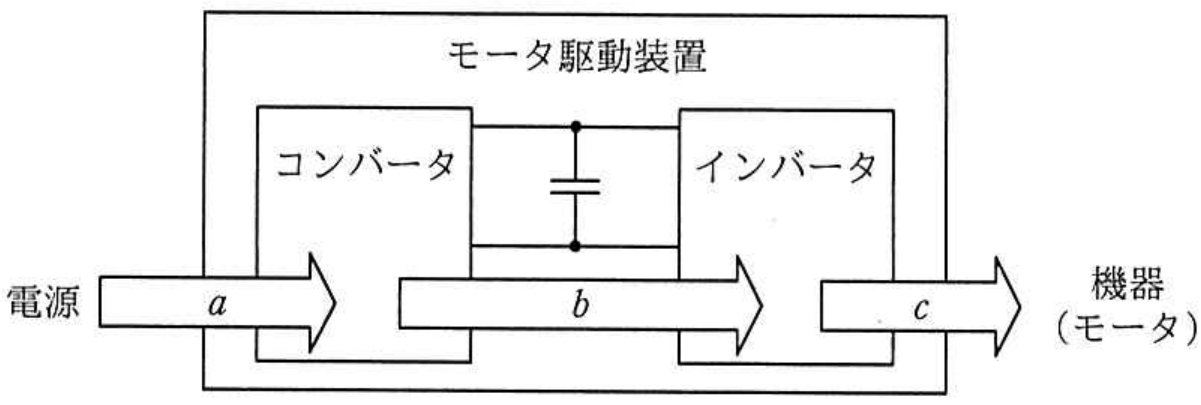

図では、電源からのaがコンバータに入り、その出力bがコンデンサを接続した中間回路を通ってインバータに入り、cがモータへ供給されています。モータ駆動装置では、コンバータが電源の交流を直流に変換するので、aは交流、bは直流です。中間のコンデンサは、直流電圧の脈動を抑えて安定させる平滑用の部品です。続くインバータは直流を周波数や電圧を制御した交流に変換し、交流モータを駆動するので、cは交流です。したがって、交流、直流、交流の組合せであるイが正解です。

アの組合せは誤りです。bを交流としていますが、コンバータ後の中間回路は直流です。コンデンサによる平滑も、この直流部分で行われます。 ウの組合せは誤りです。aは直流ではなく交流電源であり、bは交流ではなくコンバータで変換された直流です。また、cは直流ではなくインバータが作る交流です。 エの組合せは誤りです。aとcを直流としていますが、コンバータの入力とインバータの出力はいずれも交流です。直流となるのは両者の間のbだけです。

【ポイント】 コンバータは、この構成では交流を直流に変換する整流器として働きます。 インバータは直流から交流を作り、周波数を変えることでモータの回転速度を制御します。 交流→直流→交流という電力変換の流れを図から読み取ることが重要です。
