エンベデッドシステムスペシャリスト試験 令和4年度 秋期 午前II 問12

【正解】イ

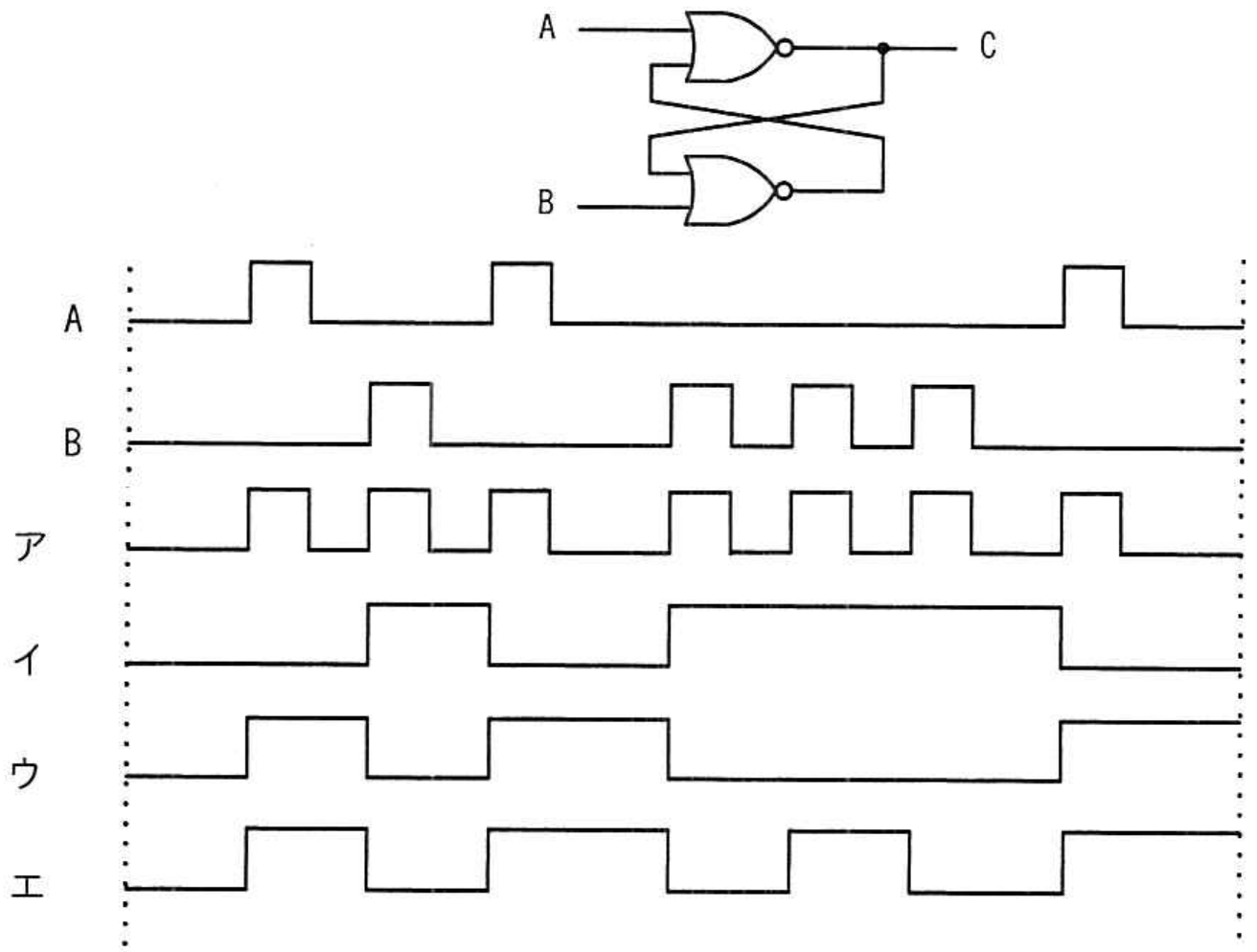

図の回路は、二つのNORゲートを交差接続したRSラッチです。上側NORゲートの出力がCなので、AがHighになるとCは強制的にLowになります。一方、BがHighになると下側NORゲートの出力がLowとなり、その帰還によってCはHighになります。A、BがともにLowの間は、帰還によって直前のCが保持されます。

Cの初期値はLowです。最初のAのパルスではLowのままです。最初のBのパルスでHighとなり、BがLowへ戻ってもHighを保持します。次のAのパルスでLowとなり、その後の最初のBのパルスで再びHighとなります。続くBのパルスでは既にHighなので変化せず、最後のAのパルスでLowとなります。この推移に一致するのがイです。

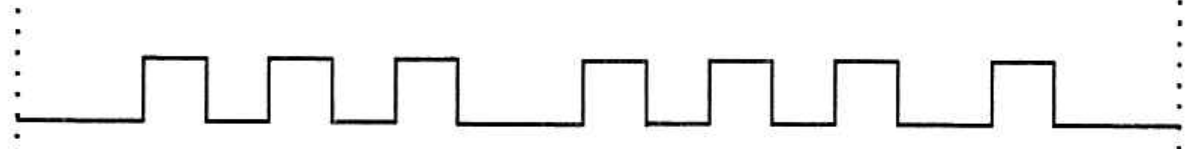

アの波形は誤りです。A又はBのパルスごとに出力パルスが生じており、入力の論理和に近い波形です。RSラッチは入力が戻った後も状態を保持します。

ウの波形は誤りです。AでHigh、BでLowになるものとしており、Cに対するセットとリセットの役割が逆です。

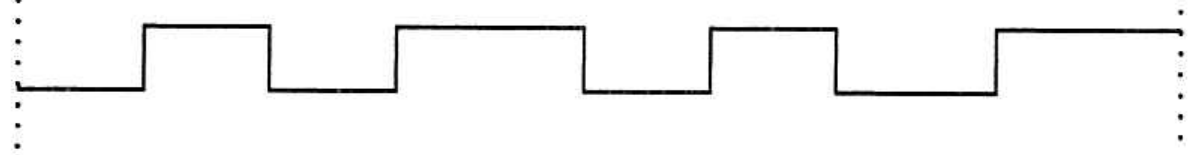

エの波形は誤りです。同じBのパルスが繰り返された途中で出力が変化しています。CがHighの状態でBだけを再度Highにしても、CはHighを保持します。

【ポイント】 NOR型RSラッチは、セット入力とリセット入力がHighで有効です。出力波形を追うときは、入力が有効になった瞬間だけでなく、両入力がLowになった後に直前の状態が保持されることを確認します。
