高度情報処理技術者試験・情報処理安全確保支援士試験 令和3年度 秋期 午前I 問18

【正解】イ

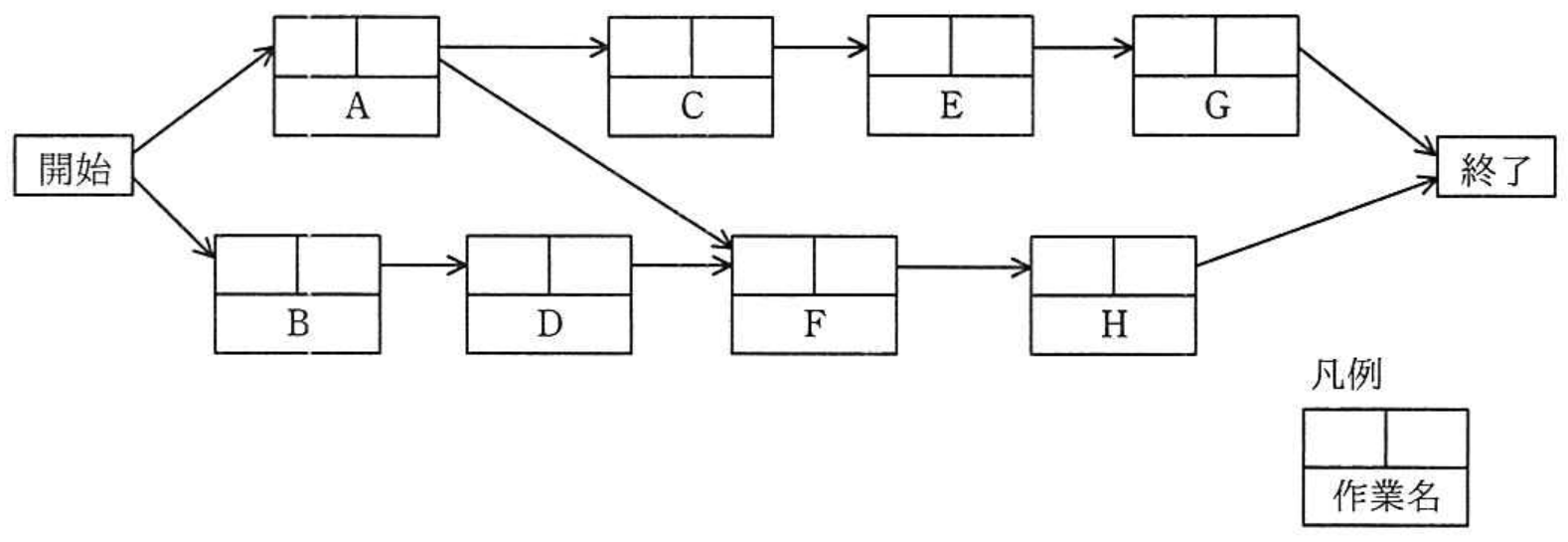

FS関係は、先行作業が終了してから後続作業を開始する関係です。元の図から、開始後にAとBが並行し、上側はA→C→E→G、下側はB→D→F→Hと進むことが分かります。ただし、FにはDだけでなくAからも矢印が入っているので、Fを開始するにはAとDの両方が終了していなければなりません。

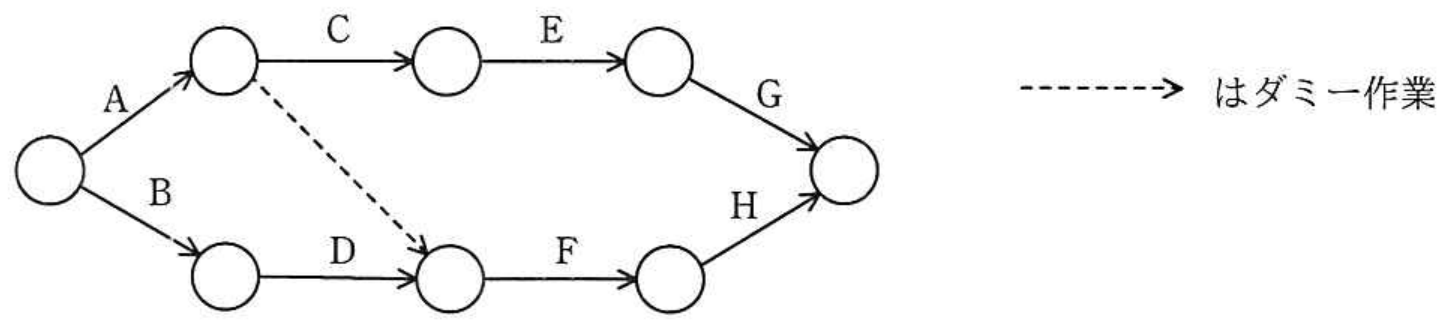

アローダイアグラムでは作業を矢印、作業の開始・終了時点を丸い結合点で表します。実作業を追加せずに依存関係だけを示す必要がある場合は、所要時間ゼロのダミー作業を破線で描きます。イでは、Aの終了点からDの終了点、すなわちFの開始点へダミー作業が置かれています。このため、FはAとDの双方の終了後に開始され、元の依存関係を正しく表現しています。

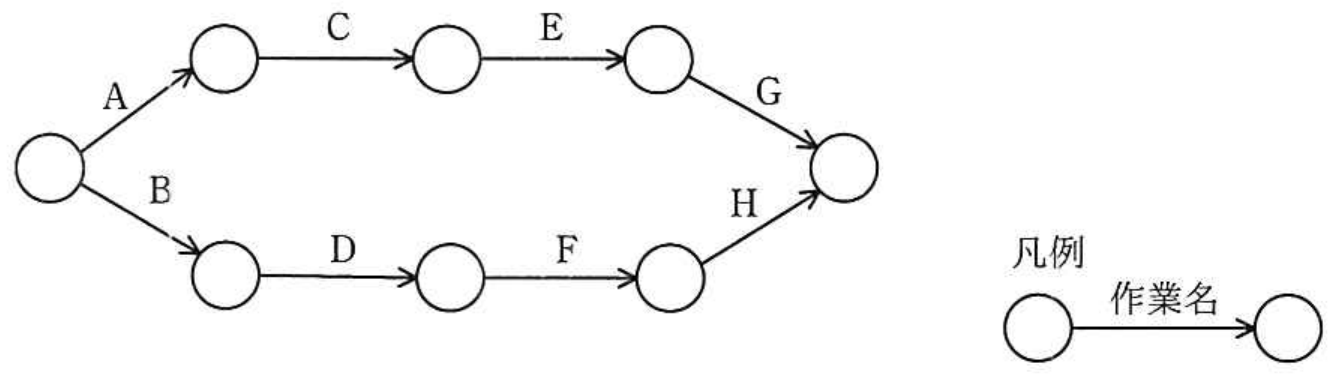

アの図は誤りです。ダミー作業がないため、FはDの終了だけで開始でき、A→Fの依存関係が表現されません。

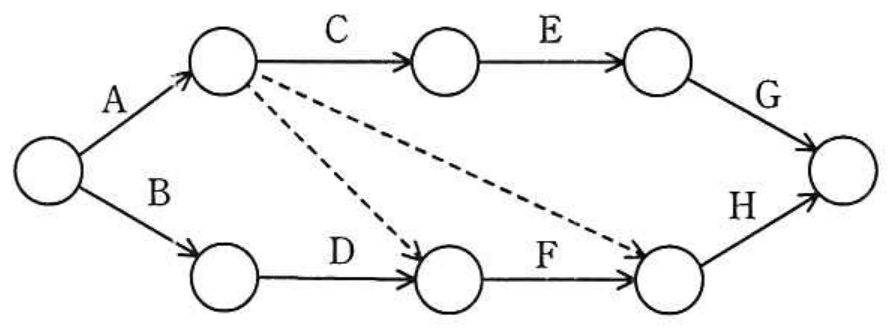

ウの図は誤りです。Fの開始点へのダミー作業に加え、Fの終了点へのダミー作業も描かれており、元の図にはないAからH側への直接の依存関係を余分に加えています。

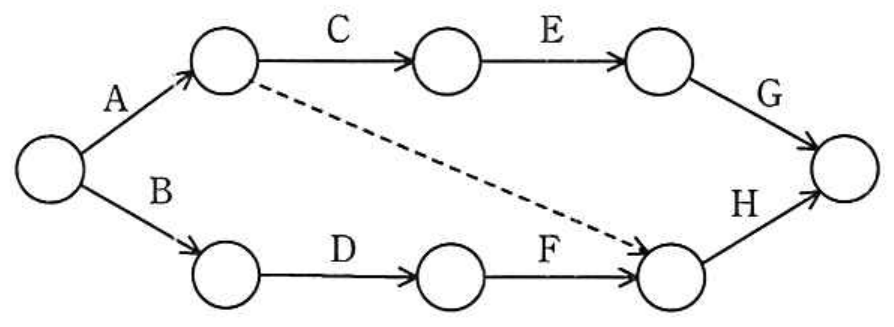

エの図は誤りです。ダミー作業の到着先がFの終了点であるため、HにはAの終了が反映されますが、肝心のFはAを待たずに開始できてしまいます。

【ポイント】 アローダイアグラムのダミー作業は、作業時間や資源を消費せず、依存関係だけを示します。複数の先行作業が全て終わるまで開始できない作業の開始点に注目してください。
