プロジェクトマネージャ試験 令和6年度 秋期 午前II 問6

【正解】イ

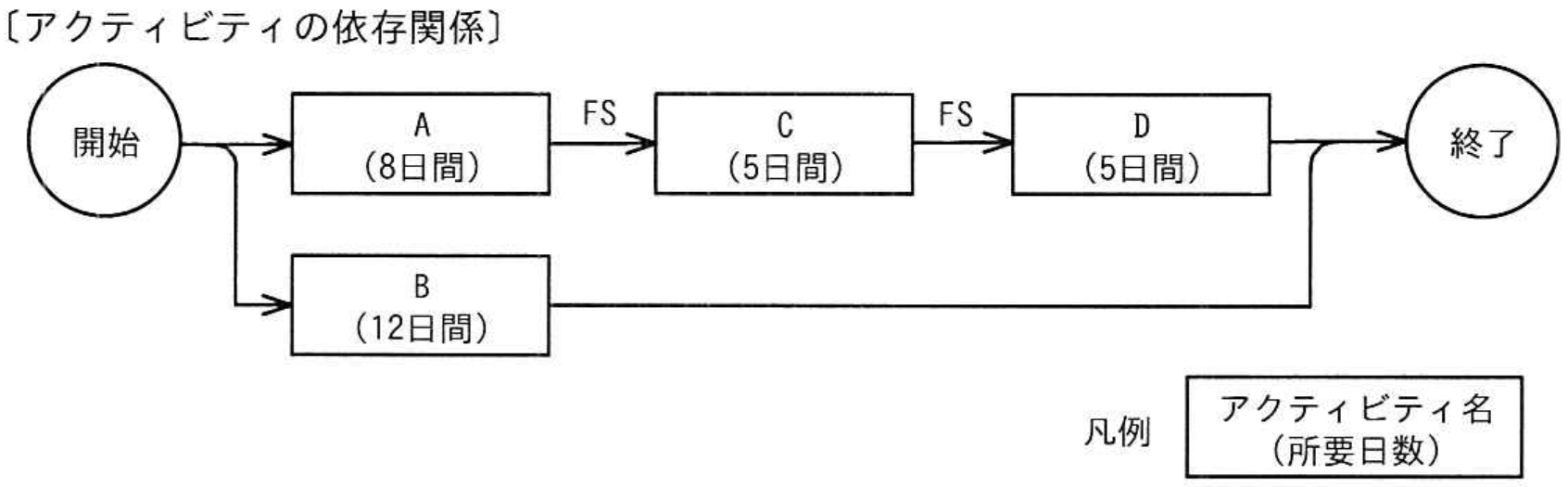

図では、開始後にAとBへ分岐し、AからC、CからDへはFS関係で接続されています。FSは先行作業の終了後に後続作業を開始する関係です。設備制約を無視すると、A、C、Dの経路は8＋5＋5＝18日、Bの経路は12日なので、所要日数は18日です。

しかし、18日で終える場合、A、C、Dには余裕がなく、Aを1～8日目、Cを9～13日目、Dを14～18日目に実行します。試験設備の使用期間はそれぞれ6～8日目、11～13日目、16～18日目です。Bを18日目までに完了するには1～7日目のいずれかに開始する必要があり、その設備使用期間は10～12日目から16～18日目までのいずれかになります。どの配置でもC又はDと重なるため、18日では完了できません。

一方、Aを1～8日目、Cを9～13日目、Bを5～16日目、Dを15～19日目とすれば、設備は順に6～8日目、11～13日目、14～16日目、17～19日目に使用され、競合しません。したがって最少所要日数は19日です。

アの18日は誤りです。これは設備制約を考慮しないクリティカルパスの長さです。ウの20日とエの21日は誤りです。実行可能な日数ではありますが、19日で完了できるので最少ではありません。

【ポイント】 ネットワーク図だけで求めたクリティカルパスは、資源制約によって延びることがあります。 共用設備を使う期間だけを時間軸に並べ、重複の有無を確認することが重要です。 最少日数は、より短い計画が不可能であることと、その日数で実行可能なことの両方から判断します。
